在一些特殊网络环境下，传统的 TCP + 自定义加密协议的方式容易出现在 TCP 建连成功后首次发包没有响应的情况，这在海外连接场景非常常见，虽然数量不多但会导致阻塞性流程，导致用户无法正常使用我们提供的业务功能。

为此我们在移动端已经通过标准的 websocket 协议验证可修复这样的问题，本质的区别是通过 TCP + 自定义加密协议鉴权的方式三次握手后的收包并不是标准的 TLS Client Hello，一些对网络安全比较苛刻的环境将直接丢弃这些数据包，导致后续的业务协议收发失败。通过 websocket 协议的方式，TCP 三次握手后第一个包是标准的 TLS 握手包，网络安全设备会正常放行。

本文主要介绍如何通过 libwebsockets 库实现 websocket 协议的收发。以及一些细节问题的解决方案。

libwebsockets 库介绍

libwebsockets 是一个轻量级的 C 语言实现的 websocket 协议库，支持多种平台和操作系统，包括 Linux、Windows、macOS、Android 和 iOS 等。libwebsockets 提供了丰富的 API 接口，支持 websocket 的各种特性，如压缩、分片、二进制数据传输等。libwebsockets 的设计目标是高性能、低延迟和低内存占用，适合嵌入式设备和资源受限的环境。

WebSocket 协议流程

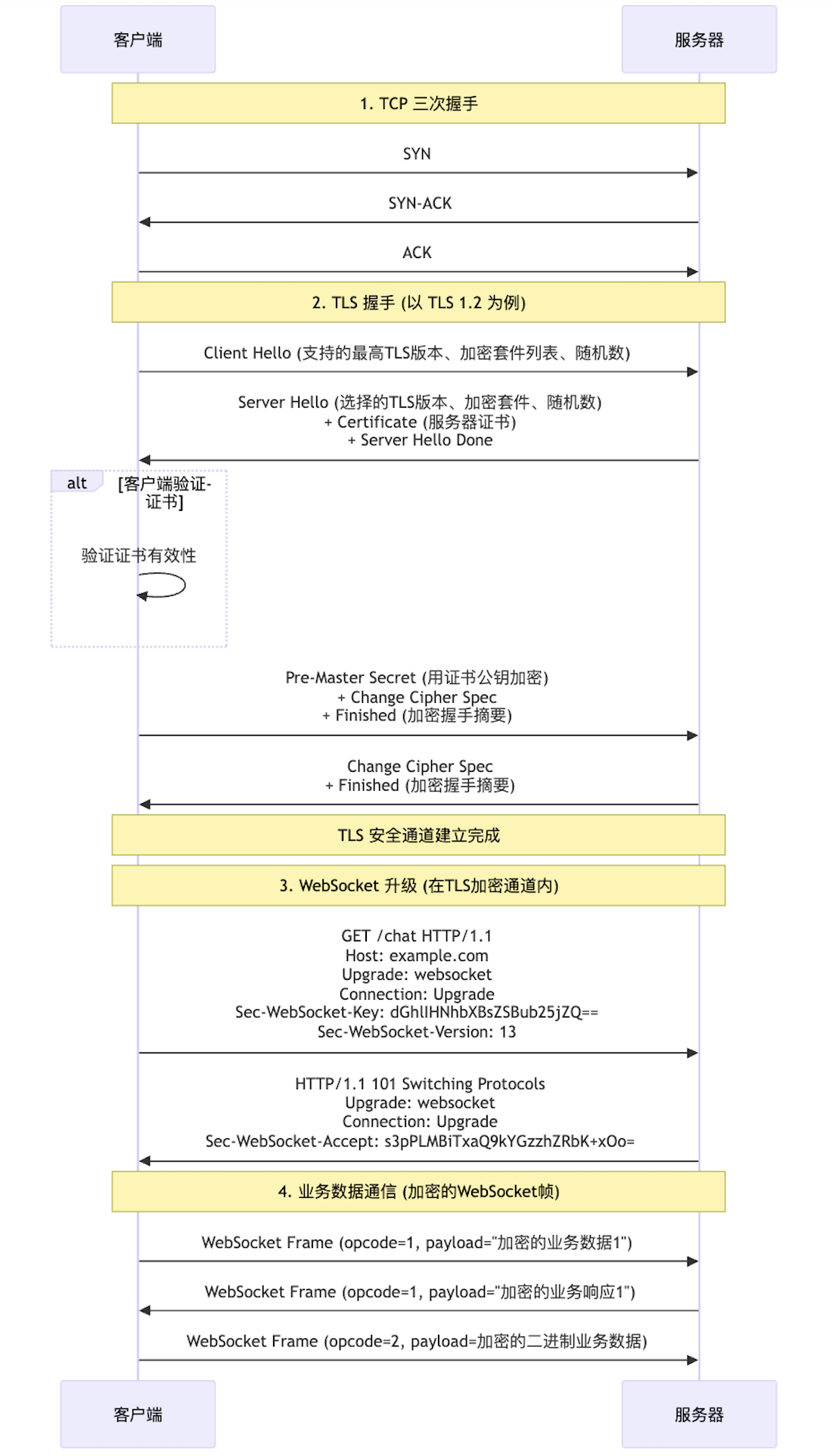

在一切开始前，我们先了解清楚 websocket 的整体建连发送数据的流程：

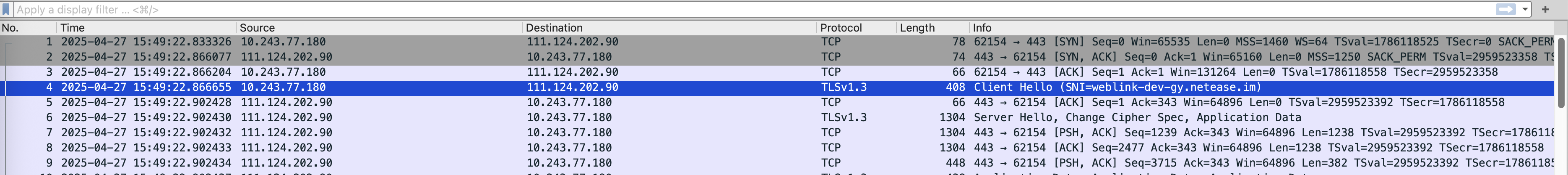

抓包后看到的数据也是标准的 TLS 握手包：

虽然还不确认到底网络设备是如何区分这些数据包的，但可以确定的是，websocket 协议的建连方式是可以解决这个问题的。

libwebsockets 的使用

编译

虽然我们是通过 conan 引入的 libwebsockets 库，但整个编译流程还是有一些细节值得介绍一下。

当你希望 libwebsockets 只提供客户端能力时，可通过 cmake 配置 LWS_WITHOUT_SERVER 为 0 来关闭服务器的功能，这样可以适当减少体积。另外由于业务上实现了 IPv6 和 IPv4 地址双栈竞速的逻辑，如果要开启 IPv6 支持，可通过配置 LWS_IPV6 为 1 来开启。参考命令如下：

1
2
3
4
cmake -DLWS_WITHOUT_SERVER=0 \
      -DLWS_IPV6=1 \
      -DCMAKE_BUILD_TYPE=Release \
      ..

初始化

在 libwebsockets 中，所有的操作都是通过上下文（context）来进行的。上下文是 libwebsockets 的核心数据结构，包含了所有的配置信息和状态信息。在使用 libwebsockets 之前，需要先创建一个上下文。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
struct lws_context_creation_info info;
fcore_link_websocket_context_t* ws_context;

memset(&info, 0, sizeof(info));

if (!socket->closing_) {
    fcore_link_websocket_execute_close(socket);
}

ws_context = fcore_link_websocket_context_create(socket);
socket->context_ = ws_context;

info.port = CONTEXT_PORT_NO_LISTEN;
info.timeout_secs = timeout / 1000;
info.options = LWS_SERVER_OPTION_DO_SSL_GLOBAL_INIT;
info.client_ssl_ca_filepath = fcore_global_conf_get_instance()->client_ca_file_path_;
// clang-format off
info.protocols = (struct lws_protocols[]){{
    "your protocol name",
    fcore_link_websocket_callback,
    0,
    4096,
    0,
    fcx_null,
    0
}, LWS_PROTOCOL_LIST_TERM};
// clang-format on
FCX_DEBUG_APP("[websocket] init with client ca file path: %s", info.client_ssl_ca_filepath);

ws_context->lws_context = lws_create_context(&info);
if (!ws_context->lws_context) {
    FCX_DEBUG_ERROR("Failed to create websocket context");
    fcore_link_socket_execute_onclose(socket, kFCoreConnectFailed);
    fcx_mutex_unlock(socket->nio_thread_mutex_);
    return;
}

首先要构造一个 lws_context_creation_info 结构体，并设置一些必要的参数：

  • info.port = CONTEXT_PORT_NO_LISTEN; 表示不监听任何端口，因为我们只需要客户端功能。
  • info.timeout_secs = timeout / 1000; 设置超时时间。
  • info.options = LWS_SERVER_OPTION_DO_SSL_GLOBAL_INIT; 表示初始化全局 SSL 设置，不加此设置会导致 TLS/SSL 握手失败。
  • info.client_ssl_ca_filepath = fcore_global_conf_get_instance()->client_ca_file_path_; 设置 CA 证书文件路径，验证服务器证书必须
  • info.protocols 设置协议列表，这里我们只需要一个协议 nim，取决于你服务器的配置，最后的 LWS_PROTOCOL_LIST_TERM 宏表示协议列表的结束。

另外一个比较重要的点是 fcore_link_websocket_callback 函数，它是一个回调函数，用于处理 websocket 的各种事件，如连接建立、消息接收、连接关闭等。这个函数的具体实现需要根据业务需求来编写，后面我们详细介绍。

随后通过 lws_create_context 创建一个 lws_context 上下文并赋值给我们业务上的上下文对象，方便在 C 风格的回调函数中使用。这样一个最简单的初始化工作就完成了。接下来是建立连接：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
struct lws_client_connect_info connect_info;
memset(&connect_info, 0, sizeof(connect_info));

connect_info.context = ws_context->lws_context;
connect_info.address = host;
connect_info.port = port;
connect_info.path = "/websocket";
connect_info.host = host;
connect_info.origin = host;
connect_info.protocol = "your protocol name";
connect_info.userdata = ws_context;
connect_info.ssl_connection = LCCSCF_USE_SSL;

ws_context->wsi = lws_client_connect_via_info(&connect_info);
if (!ws_context->wsi) {
    FCX_DEBUG_ERROR("Failed to connect websocket server");
    fcore_link_socket_execute_onclose(socket, kFCoreConnectFailed);
    fcx_mutex_unlock(socket->nio_thread_mutex_);
    return;
}

建立连接时需要依赖之前创建好的 lws_context 结构，通过 lws_client_connect_info 参数结构体来设置连接信息：

  • connect_info.context = ws_context->lws_context; 上下文
  • connect_info.address = host; 服务器地址，这个地址可以是一个 IP，通过 host 来做 SNI
  • connect_info.port = port; 服务器端口
  • connect_info.path = "/websocket"; websocket 业务协议的收发路径
  • connect_info.host = host; 主机名，主要用于 SNI
  • connect_info.origin = host; 源地址，客户端通常不需要指定，一般用于跨域请求
  • connect_info.protocol = "nim"; 协议名称，由服务器决定
  • connect_info.userdata = ws_context; 用户数据，通常是上下文对象
  • connect_info.ssl_connection = LCCSCF_USE_SSL; 是否使用 SSL/TLS，如果你希望允许自签证书或跳过服务器证书校验，可添加 LCCSCF_ALLOW_SELFSIGNED 和 LCCSCF_SKIP_SERVER_CERT_HOSTNAME_CHECK 选项

如果连接成功，lws_client_connect_via_info 函数会返回一个 wsi 结构，这个结构可以用于后续的消息收发和连接管理。

启动消息循环

libwebsockets 的消息循环是通过 lws_service 函数来实现的，该函数传入的第二个参数为 0 时表示非阻塞式。我们可以在一个单独的线程中运行这个函数，以便在后台处理 websocket 的消息。同时你可以在业务上定义一些字段表示业务流程是否已经结束，比如下面我定义了一个 is_closing 的字段来表示当前的 websocket 是否已经关闭：

1
2
3
4
5
6
7
8
9
static void* FCX_STDCALL websocket_service_thread(void* arg) {
    fcore_link_websocket_context_t* ws_context = (fcore_link_websocket_context_t*)arg;
    FCX_DEBUG_APP("[websocket] start websocket service thread")
    while (!ws_context->is_closing && lws_service(ws_context->lws_context, 0) >= 0) {
    }
    FCX_DEBUG_APP("[websocket] end websocket service thread")
    ws_context->service_thread = fcx_null;
    return fcx_null;
}

每当有消息到达时，libwebsockets 会自动调用我们之前设置的回调函数 fcore_link_websocket_callback。这个函数的签名如下：

1
2
3
4
5
static int fcore_link_websocket_callback(struct lws* wsi,
    enum lws_callback_reasons reason,
    void* user,
    void* in,
    size_t len) {}

我们主要需要关注的是 wsi、reason 和 in 三个参数：

  • wsi：表示当前的 websocket 连接句柄，可以通过它来获取连接的状态和信息。
  • reason：表示当前的回调事件类型，如连接建立、消息接收、连接关闭等。
  • in：表示接收到的数据，长度为 len。
  • user：表示用户数据，这里是我们之前传入的上下文对象。

在回调函数中，我们可以根据不同的事件类型来处理相应的逻辑。其中比较重要的几个事件有：

  • LWS_CALLBACK_CLIENT_ESTABLISHED

    表示连接建立成功，可以开始发送消息。在建立连接成功前你已经可以向发送队列投递 buffer 了，可以通过该时间回调检查 buffer 队列是否有内容以决定是否在建立连接后立即发送

  • LWS_CALLBACK_CLIENT_CONNECTION_ERROR

    表示连接失败，可以进行错误处理，当出现该错误时可以通过 in 和 len 来获取详细的错误信息

  • LWS_CALLBACK_CLIENT_WRITEABLE

    表示连接可写，可以发送消息。这个事件会在连接建立成功后触发，也会在发送完消息后触发，表示可以继续发送消息。当你将数据投递到发送队列后，可调用 lws_callback_on_writable 来通知 libwebsockets 连接可写，libwebsockets 会在下一个事件循环中调用 LWS_CALLBACK_CLIENT_WRITEABLE 事件。该时间回调在内部的 loop 线程中，你可以调用 lws_write 将缓存的 buffer 写入到发送队列中

  • LWS_CALLBACK_CLIENT_RECEIVE

    表示接收到消息，可以处理消息。该事件会在接收到消息时触发，消息内容在 in 和 len 中

另外还有关闭事件，它们在不同的场景有不同的用处：

  • LWS_CALLBACK_WS_PEER_INITIATED_CLOSE

    表示对端主动关闭连接，可以进行清理工作。该事件会在对端主动关闭连接时触发，客户端可判断连接到底是端上主动关闭还是由对端关闭

  • LWS_CALLBACK_CLIENT_CLOSED

    表示当前客户端连接已经关闭，可以进行清理工作。即使触发了 LWS_CALLBACK_WS_PEER_INITIATED_CLOSE 也同样会触发该事件

所以区分连接是有对端关闭还是本端关闭的，主要是通过 LWS_CALLBACK_WS_PEER_INITIATED_CLOSE 事件来判断的。

发送数据

libwebsockets 提供了两个版本的 API，一组是 low level API，另一组是 high level API。low level API 提供了更底层的控制，可以直接操作数据包的格式和内容，而 high level API 则提供了更简单易用的接口，适合大多数应用场景。由于需要更精细化的控制收发数据，我们选择了 low level API。从官方的示例代码中也区分了这两种 API 的使用方式，其中 low level API 发送数据指的就是上面提到的 lws_write 方法来将数据写入到发送队列中。但 low level API 要特殊处理一些功能，在介绍前我们先搞清楚 lws_write 的工作模式。

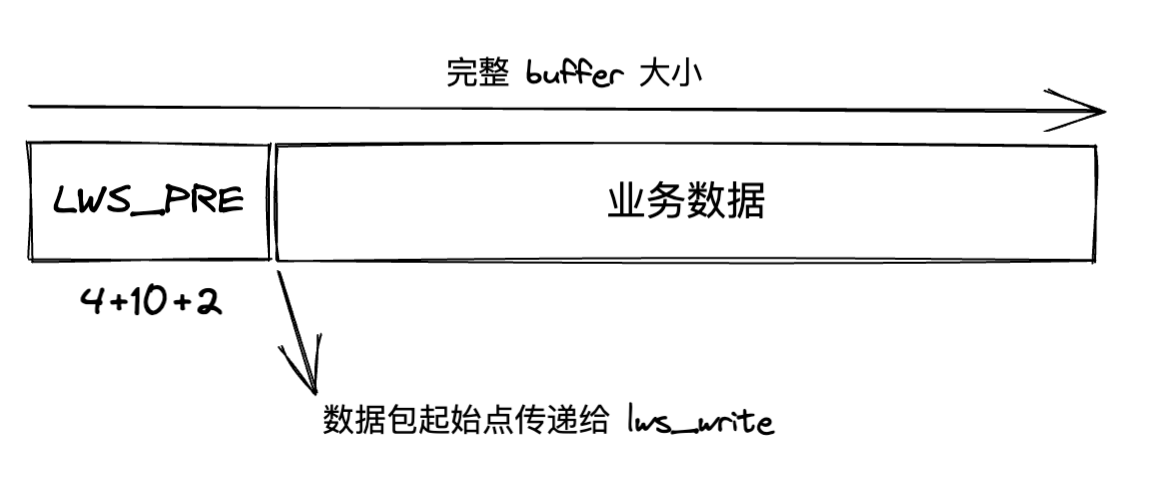

发送 websocket 数据时，业务上实现实际需要预留一部分空间来填充数据包头部信息，libwebsockets 会根据你发送的数据自动将头部信息填充到 buffer 中。我们需要在发送数据时给 buffer 预留出 LWS_PRE（libwebsockets 头文件中定义，大小为 4+10+2）字节的空间来存放数据包头部信息。所以你不能将你业务数据的 buffer 直接丢给 lws_write 方法。这样会导致严重的内存越界问题。实际内存分配的情况参考下图：

在调用发送数据前，我们先申请一个 buffer，大小为 LWS_PRE + data_len，然后将数据填充到 buffer 中。最后调用 lws_write 发送数据。伪代码如下：

1
2
3
4
5
6
7
8
9
10
11
size_t data_len = strlen(data);
size_t buffer_len = LWS_PRE + data_len;
char* buffer = (char*)malloc(buffer_len);
memset(buffer, 0, buffer_len);
memcpy(buffer + LWS_PRE, data, data_len);
int n = lws_write(ws_context->wsi, (unsigned char*)buffer + LWS_PRE, data_len, LWS_WRITE_BINARY);
if (n < 0) {
    // handle error
    free(buffer);
    return;
}

这样其实已经能简单的实现发送数据逻辑了，但如果你希望控制写入到发送队列的 buffer 大小，可以分批次将数据写入到发送队列中，控制 lws_write 第三个参数的 write mode 来告诉 libwebsockets 数据是不是写入完成了。以下是业务上正在使用代码的片段，可作为参考：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
// 遍历队列中的所有item
fcx_list_item_t* current_item = context->tx_queue->head;
while (current_item && !lws_send_pipe_choked(wsi)) {
    fcx_buffer_t* buffer = (fcx_buffer_t*)current_item->data;
    if (!buffer) {
        current_item = current_item->next;
        continue;
    }
    size_t bytes_sent = 0;
    fcx_bool_t buffer_sent = fcx_false;

    while (!lws_send_pipe_choked(wsi) && !FCX_BUFFER_IS_EMPTY(buffer)) {
        size_t total_size = FCX_BUFFER_SIZE(buffer) - LWS_PRE;
        unsigned char* buffer_start = (unsigned char*)FCX_BUFFER_DATA(buffer) + LWS_PRE + bytes_sent;
        if (bytes_sent >= total_size) {
            buffer_sent = fcx_true;
            break;
        }
        size_t remaining_size = total_size - bytes_sent;
        size_t frame_size =
            remaining_size > WEBSOCKET_WRITE_BUFFER_LENGTH ? WEBSOCKET_WRITE_BUFFER_LENGTH : remaining_size;
        int write_mode = bytes_sent == 0 ? LWS_WRITE_BINARY : LWS_WRITE_CONTINUATION;
        if (frame_size < remaining_size) {
            write_mode |= LWS_WRITE_NO_FIN;
        }
        int written = lws_write(wsi, buffer_start, frame_size, write_mode);
        if (written < 0) {
            FCX_DEBUG_ERROR("Failed to write to socket, frame size: %zu, written size: %d", frame_size, written);
            break;
        }
        bytes_sent += written;
        if (bytes_sent >= total_size) {
            buffer_sent = fcx_true;
            break;
        }
        // 单个包超过了 WEBSOCKET_WRITE_BUFFER_LENGTH，将已经发送的数据移除，待下次发送
        fcx_buffer_remove(buffer, LWS_PRE, written);
        if (lws_partial_buffered(wsi))
            break;
    }
    fcx_list_item_t* next_item = current_item->next;
    // 如果 buffer 已经完全发送，从队列中移除，并将指针指向下一个待发送 buffer
    if (buffer_sent) {
        fcx_buffer_cleanup(buffer);
        fcx_list_remove_item(context->tx_queue, current_item);
        current_item = next_item;
    }
}

其中 write mode 的 LWS_WRITE_CONTINUATION | LWS_WRITE_NO_FIN 表示当前业务数据 buffer 是否已经写入完成。这个可跟业务实际情况调整。

接收数据

接收数据时，libwebsockets 会自动将接收到的数据存储在 in 指针指向的内存中，长度为 len。不像发送数据，接收数据时不需要预留空间。我们只需要在回调函数中处理接收到的数据即可。以下是一个简单的接收数据的示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
case LWS_CALLBACK_CLIENT_RECEIVE: {
    if (!in || len == 0)
        break;
    // 扩展接收缓冲区
    size_t new_size = context->rx_buffer_size + len;
    char* new_buffer = (char*)realloc(context->rx_buffer, new_size);
    if (!new_buffer) {
        FCX_DEBUG_ERROR("Failed to allocate receive buffer");
        break;
    }
    context->rx_buffer = new_buffer;

    // 复制新数据到缓冲区
    memcpy(context->rx_buffer + context->rx_buffer_pos, in, len);
    context->rx_buffer_size = new_size;
    context->rx_buffer_pos += len;

    // 检查是否是最后一个分片且没有剩余数据
    if (lws_is_final_fragment(wsi) && lws_remaining_packet_payload(wsi) == 0) {
        // 发送完整的消息
        fcore_link_socket_post_receive_task(
            context->socket, kFCoreNetOk, context->rx_buffer, context->rx_buffer_size);
        // 重置缓冲区
        free(context->rx_buffer);
        context->rx_buffer = NULL;
        context->rx_buffer_size = 0;
        context->rx_buffer_pos = 0;
    }
    break;
}

总结

至此，libwebsockets 的初始化、建连、消息循环、发送和接收数据的基本流程已经介绍完毕，这是最近一段时间在对接该库时总结下来的一些经验和教训，希望能对预期使用 libwebsockets 的同学们有所帮助。
