Qt 水平布局 QHBoxLayout

Qt 像其他编辑器一样，在添加控件时，也可以自定义控件的坐标，让每个控件处于你希望的位置，但是这样相对麻烦，而 Qt 提供了一系列布局功能，本文介绍的就是水平布局 QHBoxLayout，他可以将一系列控件加入其布局中，然后将整个布局应用到窗口中。详见代码：

【代码实现】

注意：我们使用的都是自己继承的 QWidget 类来创建一个窗口，如果不清楚这个窗口是如何创建的，请参考“使用 Qt 构建一个简单的窗体程序”。

#ifndef CWIDGETS_H
#define CWIDGETS_H

#include <QWidget>
#include <QHBoxLayout>
#include <QPushButton>

class CWidgets : public QWidget
{
    Q_OBJECT
public:
    explicit CWidgets(QWidget *parent = 0);

    // 水平布局框架
    QHBoxLayout* _layout;

    // 按钮
    QPushButton* _button1;
    QPushButton* _button2;
    QPushButton* _button3;

signals:

public slots:
};

#endif // CWIDGETS_H

#include "cwidgets.h"

CWidgets::CWidgets(QWidget *parent) : QWidget(parent)
{
    // 将成员变量 _layout new 出来
    _layout = new QHBoxLayout;

    // 将三个按钮也 new 出来并命名
    _button1 = new QPushButton("button1");
    _button2 = new QPushButton("button2");
    _button3 = new QPushButton("button3");

    // 将三个按钮添加到 _layout 布局中
    _layout->addWidget(_button1);
    _layout->addWidget(_button2);
    _layout->addWidget(_button3);

    // 调用 CWidget 成员函数 setLayout 将我们新建的布局应用到窗体中
    setLayout(_layout);
}

#include <QApplication>
#include "cwidgets.h"

int main(int argc, char* argv[])
{
    QApplication app(argc, argv);

    CWidgets w;
    w.show();

    return app.exec();
}

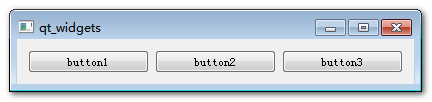

通过以上代码，我们的窗口创建完成后就是下图的状态了：当你拉伸窗口时，按钮也回跟随窗口变化，如下图：如果你不希望拉伸窗口时控件跟随着变长，那么你可以调用 addStretch() 函数，增加一个“弹簧”，如下代码所示：

1 2	// 在布局中添加一个弹簧，让控件不会跟随窗口变大而变大 _layout->addStretch(1);

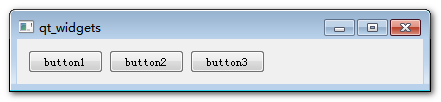

添加 addStretch 后，再拉伸窗体，按钮就不会跟着窗体拉长了：那这个 addStretch() 函数到底是做什么用的？他是如何起到这样的作用的？其实我们每个添加的控件都是可以设定在窗口中的比例的，如果你不指定窗口比例，那么就以控件默认的大小来显示，这个 addStretch() 函数相当于在水平布局中，增加了一个比例为 1 的控件，只不过这个控件是什么都不显示的，其他控件因为没有指定比例，所以保持原有大小不变，而一拉伸窗口，用 addStretch() 添加的“控件”就会跟随窗口变大而变大，给我们的错觉就是像一个弹簧一样，把三个没有指定大小的控件一直挤在左侧。如果我们设定了控件的比例会怎么样呢？如下代码：

// 将三个按钮添加到 _layout 布局中
_layout->addWidget(_button1, 1);    // 占整个窗口的 1/n
_layout->addWidget(_button2, 2);    // 占整个窗口的 2/n
_layout->addWidget(_button3, 3);    // 占整个窗口的 3/n

// 在布局中添加一个弹簧，让控件不会跟随窗口变大而变大
_layout->addStretch(1);             // 占整个窗口的 1/n

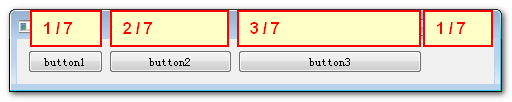

我们在 addwidget() 函数中增加了第二个参数，设定了控件的比例，如注释所写，按钮 1 占用了 1/n 的比例，按钮 2 占用了 2/n 的比例，按钮 3 占用了 3/n 的比例，最后一个插入的“弹簧”占用了 1/n 的比例，此时相当于在一个水平布局中 n = 7，那按钮 1 就是占用 1/7 的比例，按钮 2 占用了 2/7 的比例，依次类推，效果就是下图这样了：

【在其他控件中间插入控件】

以上是比例相关的解释，下面我们来看一下如何在这些按钮中插入一个按钮。比如我希望将一个按钮 button4 插入到 button1 和 button2 中间，那么你可以通过 insertWidget() 函数来实现：

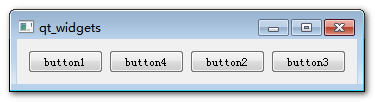

1 2	// 在控件 0 后面插入一个控件，这个控件被插入后就是在位置 1 _layout->insertWidget(1, new QPushButton("button4"));

【在控件之间增加一个间隔】

如果你希望两个控件之间能有一部分间隔，你可以通过 addSpacing() 函数来实现：

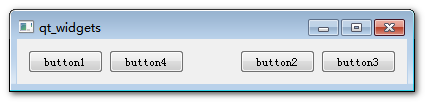

1 2	// button1 后面增加一个间隔，长度为50 _layout->addSpacing(50);

【设置 QHBoxLayout 的边距】

上面所有图中我们都可以看出，窗口和控件之间是有一点点距离的，这个距离我们也可以自己来控制，那就是调用 setMargin() 函数来实现：

1 2	// 设置 QHBoxLayout 边距为 0 _layout->setMargin(0);

【设置全局控件之间的距离】

如果你希望将所有控件之间的距离都控制在一个长度，那么你可以通过 setSpacing() 函数来实现，它不同与 addSpcing() 函数，setSpacing() 函数是设置所有控件之间的间距：

1 2	// 设置所有控件之间的间距为 0 _layout->setSpacing(0);

与上图相比，可以看出控件之间的间距没有了。

【总结】

最后我们来将所有功能重新梳理一下成为如下代码：

#include "cwidgets.h"

CWidgets::CWidgets(QWidget *parent) : QWidget(parent)
{
    // 将成员变量 _layout new 出来并设置父窗口，无需后面再调用setLayout()函数
    _layout = new QHBoxLayout(this);
    // 设置 QHBoxLayout 边距为 0
    _layout->setMargin(0);
    // 设置所有控件之间的间距为 0
    _layout->setSpacing(0);

    // 添加控件的同时直接在参数中将控件 new 出来，这样代码可以更简洁
    _layout->addWidget(_button1 = new QPushButton("button1"), 1);
    // 添加间距
    _layout->addSpacing(50);
    _layout->addWidget(_button2 = new QPushButton("button2"), 2);
    _layout->addWidget(_button3 = new QPushButton("button3"), 3);

    // 在布局中添加一个弹簧，让控件不会跟随窗口变大而变大
    _layout->addStretch(1);             // 占整个窗口的 1/n

    // 在控件 0 后面插入一个控件，这个控件被插入后就是在位置 1
    _layout->insertWidget(1, new QPushButton("button4"));
}
